Opciones de Montaje

Escopeta

Guía de montaje en escopetas

Aprenda a montar la ShotKam en varios tipos de escopetas. Explore los soportes compatibles, las instrucciones de ensamble y consejos para diferentes calibres.

¿Funcionará en mi escopeta?

La ShotKam funciona en todos los tipos de escopetas: con cañón basculante (superpuestas), semiautomáticas y de corredera. La configuración predeterminada de la ShotKam es para escopetas superpuestas, pero puede cambiar con facilidad dicha configuración en la aplicación móvil según el tipo de escopeta que utilice.

Comprar soportes de cañón para la ShotKam Gen 4 Mini

Si desea ver nuestros soportes de cañón para la ShotKam Gen 4 Mini, haga clic en la tienda web de ShotKam España a continuación para ingresar a nuestra página de "accesorios".

Comprar soportes de cañón para la ShotKam Gen 4 y Gen 3

Si desea ver nuestros soportes de cañón para la ShotKam Gen 4 y Gen 3, haga clic en la tienda web de ShotKam España a continuación para ingresar a nuestra página de "accesorios".

Soporte de apertura rápida calibre 12

Cualquier ShotKam nueva que compre incluye nuestro soporte de apertura rápida calibre 12. Este soporte de aluminio tiene protectores de goma que permiten que quede bien sujeto en el cañón sin dejar marcas, ya que no habrá ningún contacto entre piezas metálicas. Disponible para los modelos Gen 4 Mini, Gen 4 y Gen 3.

También es compatible con:

  • Calibre 10: Compatible con el soporte de apertura rápida calibre 12; no se necesita un soporte adicional.
  • Calibre 16: Suele ser compatible con el soporte de apertura rápida calibre 16. Si es necesario, use el protector adicional de la "bolsa de repuestos".

Para cambiar la ShotKam de una escopeta a otra, afloje el tornillo plateado para abrir el soporte. La cámara permanecerá firme y la parte superior se abrirá como una garra para sujetarse al cañón. Solo se necesita un soporte de apertura rápida por cada ShotKam. No lo apriete demasiado; basta con aproximadamente 5 libras de presión.

Vea cómo ensamblar de forma rápida el soporte de apertura rápida calibre 12:

Tamaños de calibres inferiores

Disponibles para los modelos Gen 4 Mini, Gen 4 y Gen 3.

  • Soporte de apertura rápida calibre 20: Monte la ShotKam en cualquier escopeta superpuesta o de un solo cañón calibre 20.
  • Soporte calibre 28*: Monte la ShotKam en cualquier escopeta superpuesta o de un solo cañón calibre 28.
  • Soporte calibre .410*: Monte la ShotKam en cualquier escopeta superpuesta o de un solo cañón calibre .410.

*Estos tamaños no están disponibles en el diseño de "apertura rápida".

Opciones para cañones yuxtapuestos

Disponibles para los modelos Gen 4 Mini, Gen 4 y Gen 3.

  • Calibre 12 yuxtapuesto: Monte la ShotKam en cualquier escopeta yuxtapuesta calibre 12 con este soporte adicional.
    • *Especificación de calibre 12 yuxtapuesto: ancho del cañón de 40.5 mm a 44 mm.
  • Calibre 20 yuxtapuesto: Monte la ShotKam en cualquier escopeta yuxtapuesta calibre 20 con este soporte adicional.
    • *Especificación de calibre 20 yuxtapuesto: ancho del cañón de 36 mm a 39 mm.
  • Calibre 28 yuxtapuesto: Envíe un correo electrónico a Support@ShotKam.com para consultar sobre el soporte calibre 28 yuxtapuesto.

La ShotKam también puede montarse en la mayoría de los rifles y algunos tubos extensores:




Read More
Intercambio o cambio del soporte calibre 12

Solicite un soporte gratuito para calibres inferiores con su pedido de la ShotKam en lugar del estándar calibre 12. Descubra cómo personalizar su pedido y explore nuestros accesorios.

¿Puedo obtener otro soporte con mi ShotKam?

Sí, podemos incluir un soporte gratuito para calibres inferiores en lugar del soporte gratuito calibre 12 con un nuevo pedido. Cualquier ShotKam que compre incluye un soporte gratuito (generalmente calibre 12), todos los accesorios de repuesto y un estuche de transporte. Si no utiliza un arma calibre 12, podemos incluir cualquiera de los soportes disponibles de forma gratuita. Explore nuestros soportes a continuación:

Para recibir una factura personalizada con otro soporte, envíe un correo electrónico a support@shotkam.com con la siguiente información:

  • Su dirección de envío
  • Número de teléfono
  • Detalles del pedido (por ejemplo, una ShotKam Gen 4 con soporte calibre 20 en lugar de 12).



Read More
Montaje del soporte de liberación rápida

Aprenda a montar el soporte de liberación rápida en su ShotKam. Este video paso a paso asegura un proceso de configuración fácil y seguro para su calibre 12.



Artículos sugeridos:




Read More
Montaje en un cañón portado

La ShotKam no se puede montar directamente sobre los orificios de ventilación de un cañón portado. Esto es para evitar daños por el calor y los residuos en el revestimiento de goma dentro de los soportes de la ShotKam.

Si su cañón está portado, le recomendamos montar la ShotKam al menos a 2-3 pulgadas de distancia de cualquier orificio de ventilación.

Artículos relacionados




Read More
Uso con tubo de extensión de cargador

Aprenda cómo montar la ShotKam en un tubo de cargador utilizando el soporte de liberación rápida de calibre 12. Descubra detalles sobre la compatibilidad y consejos de ensamblaje.

¿Se puede montar la ShotKam en un tubo de cargador?

Sí, nuestro soporte de liberación rápida para calibre 12 (que viene automáticamente con su compra) se ajusta a la mayoría de los tubos de extensión de cargador.

El diámetro máximo del soporte para calibre 12 es de 27 mm (un poco más de 1 pulgada) y este calibre 12 es el soporte de mayor tamaño que ofrecemos. Si su tubo de cargador tiene un diámetro inferior a 27 mm, entonces puede montar la ShotKam en él.

El soporte de liberación rápida de calibre 12 está revestido con almohadillas de goma protectoras, por lo que puede que necesite retirar una (o ambas) almohadillas del soporte para ajustarlo a su tubo de extensión. Encontrará una almohadilla de goma adicional en la "bolsa de repuestos" incluida con cada compra, por lo que será fácil volver a colocarla. Simplemente utilice hilo de pescar para enganchar el botón de goma, luego tire suavemente a través del agujero del soporte de metal.

Si tiene preguntas específicas, por favor envíe el diámetro externo de su tubo de extensión a Support@ShotKam.com para que podamos confirmar qué soporte funciona mejor para usted.

Artículos recomendados:





Read More

Rifle

Guía de montaje en rifles

Descubra las opciones para montar la ShotKam en un rifle. Coloque la ShotKam directamente en el cañón del rifle o en un riel Picatinny o Weaver con esta guía.

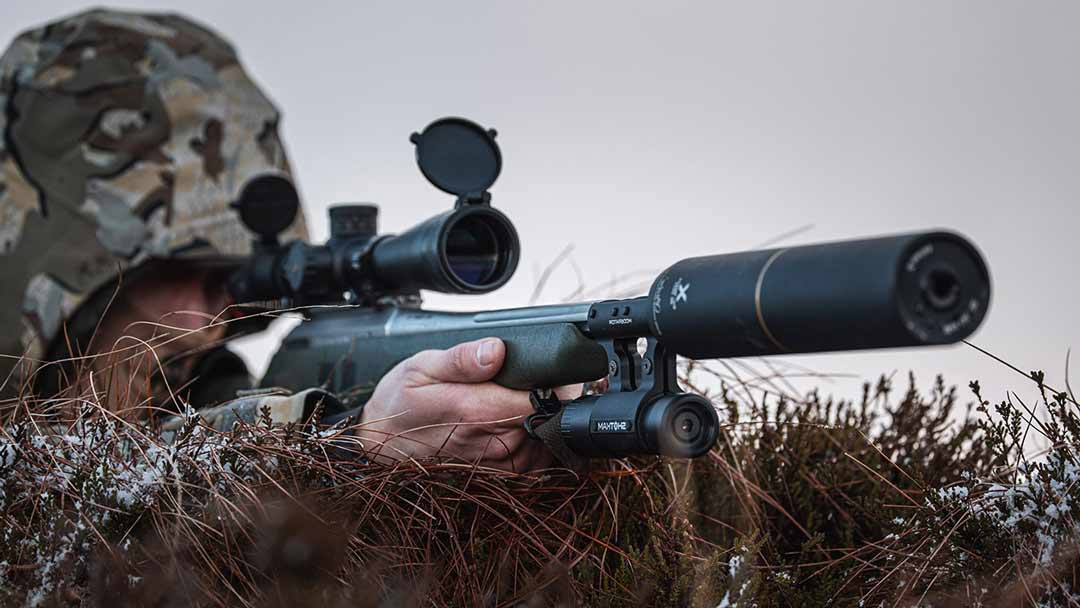

Rifle with ShotKam.jpg

Montaje en el rifle

La ShotKam puede montarse en cualquier riel Picatinny o Weaver o bien directamente en el cañón utilizando los accesorios que recomendamos a continuación. La cámara ShotKam es ideal para objetivos de hasta 100 metros y graba imágenes desde debajo del cañón, no a través de la mira del rifle.

Vea los vídeos de ejemplo al final de este artículo o únase a nuestro grupo de Facebook llamado ShotKam Community (haga clic aquí) para ver los vídeos que comparten nuestros clientes.

Montaje en rieles Picatinny o Weaver

  1. Compre el soporte para rieles (haga clic aquí para obtener más información).
  2. Coloque la ShotKam apretando suavemente los tornillos del soporte (aproximadamente 5 libras de presión).
  3. Establezca el "dispositivo de tiro" en la aplicación de ShotKam (arco, rifle o escopeta).

Montaje en el cañón

  • Mida el ancho del cañón donde va a colocar la ShotKam.
  • Utilice el accesorio de montaje recomendado (consulte la tabla a continuación).
Ancho del cañón (en milímetros) Soporte recomendado
12 a 14.5 mm .410
14.5 a 18 mm Calibre 28
18 a 21.5 mm Calibre 20
21.5 a 26 mm Calibre 12
36 a 39 mm Calibre 20 yuxtapuesto
40.5 a 44 mm Calibre 12 yuxtapuesto

Información adicional sobre rifles:

  • Para obtener un rendimiento óptimo con los siguientes rifles—AR15, AR10, Ruger Precision Rifles o rifles tácticos con guardamanos M-Lok o KeyMod y rieles Picatinny—recomendamos usar nuestro soporte para rieles. El montaje en el riel reduce las vibraciones durante el culatazo, lo que genera vídeos claros. Al realizar el montaje, prefiera una posición lateral y mantenga el puerto USB orientado hacia arriba para que el ángulo de vídeo quede nivelado. Tenga en cuenta que las ranuras del soporte tal vez no queden alineadas con las del tubo de la cámara durante el montaje lateral; esto es normal.
  • Evite montar la cámara debajo del cañón para evitar posibles interferencias con un bípode y no la monte en la parte superior si hay una mira telescópica. Si tiene un rifle AR con un cañón más corto y con frenos de boca orientados hacia atrás, coloque la cámara más cerca del gatillo para minimizar la exposición al gas y los residuos. Si desea obtener instrucciones detalladas para no ver el cañón en los vídeos, lea este artículo.

Aviso: La ShotKam no está diseñada para grabar a través de una mira telescópica.

Información adicional sobre el montaje en el cañón:

Soporte para moderadores

  • Requiere 76 mm de espacio libre en el cañón para colocarse. No está diseñado para colocarse directamente en el moderador.
  • Recomendado para armas con un cañón de entre 14 mm y 18 mm de ancho.
  • Este soporte no está disponible para la ShotKam Gen 4 Mini.


Soporte calibre 12:

  • Recomendado para cañones de entre 21.5 mm y 26 mm de ancho.
  • Ideal para rifles de calibre alto como 416, 458, .50 BMG.

Soporte calibre 20:

  • Recomendado para cañones de entre 18 mm y 21.5 mm.
  • Ideal para rifles calibre .30, como .300 win mag, .308, .30-30, .338, 270, 30-06 (7 mm), 9.3 x 62 mm, rifle exprés 9.3x74r.

Soporte calibre 28:

  • Recomendado para cañones de entre 14.5 mm y 18 mm.
  • Ideal para .243, 6.5 Creedmore, 7x64.

Soporte calibre .410:

  • Recomendado para cañones de entre 12 mm y 14.5 mm de ancho.
  • Ideal para AR-15, .223, .22*, .22LR* (*si utiliza un rifle calibre .22, consulte el artículo "Uso de la ShotKam con un rifle calibre .22").

Soporte calibre 12 yuxtapuesto:

  • Recomendado para cañones yuxtapuestos de entre 40.5 mm y 44 mm.
  • Ideal para escopetas yuxtapuestas o paralelas calibre 12 y 16.

Soporte calibre 20 yuxtapuesto:

  • Recomendado para cañones yuxtapuestos de entre 36 mm y 39 mm.
  • Ideal para escopetas yuxtapuestas calibre 20.
  • Nota: Si su escopeta yuxtapuesta mide entre 39.1 mm y 40.4 mm, puede usar protectores de goma adicionales con el soporte calibre 12 yuxtapuesto. No apriete demasiado el soporte para evitar daños.

Soporte calibre 28 o inferior yuxtapuesto:

  • Podemos personalizar el soporte calibre 20 yuxtapuesto con protectores de goma adicionales para adaptarlo a una escopeta yuxtapuesta calibre 28.
  • Contáctenos en Support@shotkam.com para solicitar una factura personalizada.
Comprar accesorios:

Ejemplos de cacerías de nuestros clientes con el modelo Gen 3:

Alce:

Cría de alce:

Ciervo cola blanca:

Ciervo rojo:

Venado bura con rifle: Las imágenes de la ShotKam comienzan en 00:49 en el vídeo a continuación.

Read More
Uso de la ShotKam con moderadores o silenciadores

Descubra el nuevo soporte para moderadores de ShotKam, diseñado para sujetar firmemente la cámara debajo del cañón, lo que evita que el moderador aparezca en los vídeos. NOTA: El soporte para moderadores es compatible con los modelos ShotKam Gen 3 y Gen 4, pero no con el modelo Gen 4 Mini.

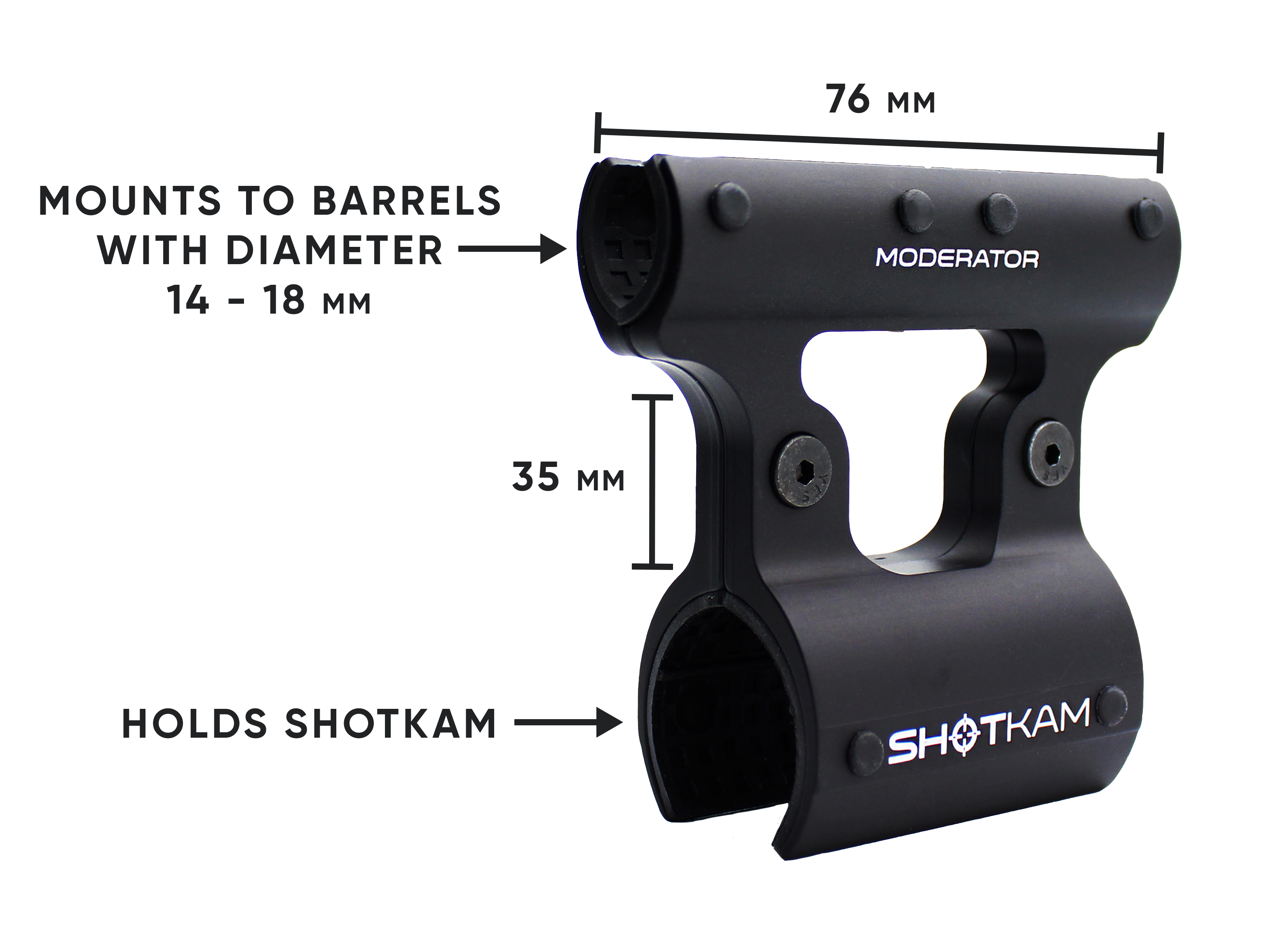

Especificaciones del soporte para moderadores

Si su arma tiene un moderador o silenciador, ahora puede comprar un soporte para ello. Este soporte sujetará firmemente la ShotKam 35 mm por debajo del cañón, así que el moderador no aparecerá en los vídeos. Tenga en cuenta que si tiene un moderador extendido sin espacio libre en el cañón, este accesorio no funcionará. El soporte para moderadores está diseñado para sujetarse únicamente al cañón, no al moderador.

  • Capacidad de sujetar la cámara ShotKam 35 mm por debajo del cañón.
  • Compatible con cañones de entre 14 mm y 18 mm de ancho.
  • Requiere 76 mm de espacio libre en el cañón para poder colocarse.
  • No compatible con el modelo Gen 4 Mini.

Moderator-Mount-2-Graphic-E1 (1).png

Comprar el soporte para moderadores Gen 4 y Gen 3:




Read More
Montaje en rieles Picatinny o Weaver

Ofrecemos un soporte que funciona en todos los rieles Picatinny y Weaver, ya sea en una ballesta, un rifle o una escopeta táctica.

Cómo utilizar el soporte para rieles

Este soporte está disponible para los modelos Gen 3, Gen 4 y Gen 4 Mini. Solo debe colocarlo en el riel Picatinny o Weaver y luego apretar los tornillos del soporte con aproximadamente 5 libras de presión. Antes de disparar, seleccione la configuración correcta del "dispositivo de tiro" en la aplicación de ShotKam (arco, rifle o escopeta).

Comprar el soporte para rieles Gen 4 y Gen 3:

Haga clic a continuación para comprar el soporte para rieles en la tienda en línea de España:

Comprar el soporte para rieles Gen 4 Mini:

Haga clic a continuación para comprar el soporte para rieles Mini en la tienda en línea de España:












Read More
Uso con rifle calibre .22

Para usar la ShotKam con su rifle .22 LR y el soporte correcto para rifles (vea las recomendaciones aquí), siga estos pasos:
  1. Encienda su ShotKam en modo WiFi (mantenga presionado el botón de control durante 3 a 7 segundos) y abra la aplicación ShotKam.
  2. En los ajustes de su ShotKam, toque "Dispositivo de disparo" y seleccione "Arco". Presione "Guardar".
  3. A continuación, asegúrese de que la sensibilidad al retroceso de su ShotKam esté configurada en "Normal".

NOTA: Si está disparando cartuchos subsónicos de calibre .22, cambie la sensibilidad al retroceso de su ShotKam a "Muy sensible". Esto permitirá que la ShotKam detecte de manera inteligente el retroceso de su rifle y grabe sus disparos con precisión.








Read More

Arco

Uso del soporte para arcos de poleas: instrucciones de instalación

Aprenda a instalar y calibrar la ShotKam en un arco. Siga estas instrucciones paso a paso para instalar y montar la cámara, así como para alinear la retícula a fin de obtener una grabación óptima.

Instalación en el arco

Compre el accesorio de montaje para arcos y luego calibre la retícula. Al montar la ShotKam encima del soporte, la cámara quedará más alineada con la flecha, lo que generará un mejor vídeo de la trayectoria de la flecha. Los rebordes del soporte de goma no estarán alineados con las ranuras del tubo de la cámara, y el puerto USB debe estar orientado hacia arriba.

  1. Retire el estabilizador original del arco.
  2. Atornille nuestro soporte personalizado para arcos. Este reemplaza el estabilizador y tiene el mismo ancho que un cañón calibre 12.

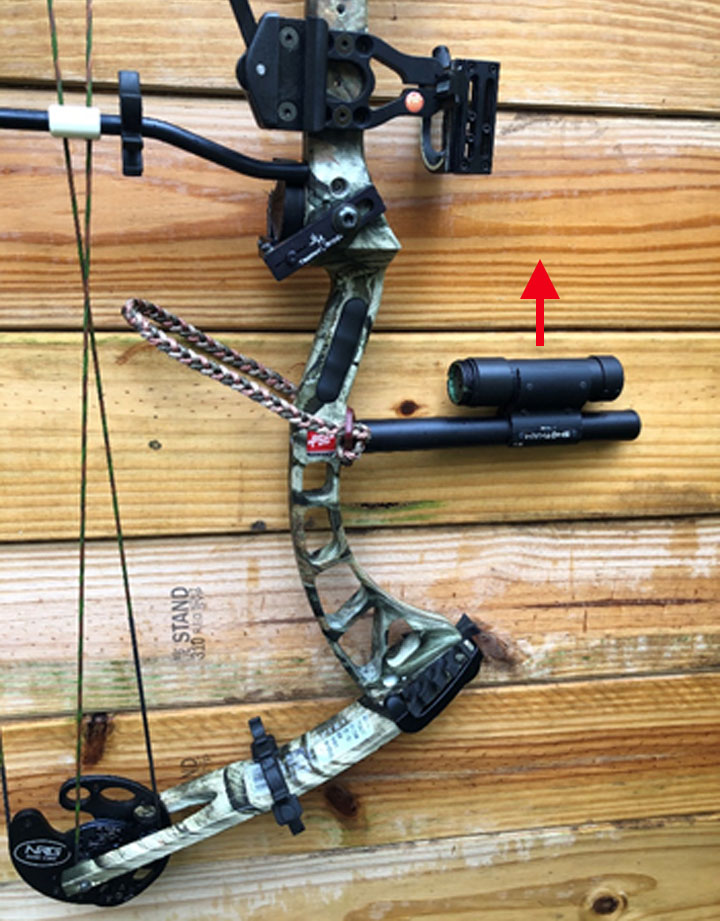

  3. Coloque la ShotKam encima del estabilizador utilizando el soporte de montaje calibre 12.

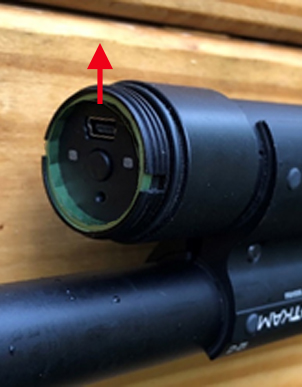

  4. Asegúrese de que el puerto USB de la cámara esté orientado hacia arriba para que el vídeo aparezca correctamente. Para que el puerto USB esté orientado hacia arriba, las ranuras del tubo de la cámara no estarán alineadas con los rebodes del soporte; esto es normal. Nota: Si el puerto USB está orientado hacia abajo (más cerca del estabilizador), los vídeos se verán al revés.

bow_up.jpg          bow_usb_up2.jpg

Configuración del arco

  1. Encienda el WiFi de la ShotKam, conéctese y abra la aplicación de ShotKam (siga estos pasos).
  2. Abra el icono de configuración y seleccione lo siguiente:
    o Target Type [Tipo de objetivo]: "Ground Game" [Animales terrestres] para grabar un vídeo largo o "Paper Target" [Objetivo de papel] para grabar un vídeo corto.
    o Shooting Device [Dispositivo de tiro]: Bow [Arco].
    o Reticle Style [Tipo de retícula]: Red Dot [Punto rojo].
  3. Guarde la configuración.

Pasos para alinear la retícula

Decida con cuál punto de mira va a alinear la retícula. Para cazar con puntos de mira a 20, 30 y 40 metros, recomendamos elegir el de 30 metros como punto intermedio. Para realizar tiro al blanco, elija el punto de mira según la distancia objetivo.

Para realizar los siguientes pasos, se necesitan dos personas. Una para tensar el arco y otra para alinear la retícula.

  1. Encienda el WiFi de la ShotKam, conéctese y abra la aplicación de ShotKam (siga estos pasos).
  2. Abra el icono de la retícula (mira).
  3. Persona 1: Tense completamente el arco y apóyelo contra su rostro, luego apunte con el arco al objetivo utilizando el punto de mira que eligió.
  4. Persona 2: Use su dispositivo móvil para alinear la retícula con el objetivo. Para ello, se deberá tensar el arco varias veces, ya que el brazo que lo tensa se cansa con rapidez. Una vez que la retícula esté alineada, presione "Save" [Guardar] y cierre la aplicación.

¡A disparar!

  1. Apriete brevemente el botón de control (un LED verde) para encender la ShotKam.
  2. Si utiliza la configuración Ground Game [Animales terrestres], siga estos pasos y dispare dentro de 5 minutos después de haber encendido la cámara. La configuración Bow [Arco] es extremadamente sensible, por lo que se guardará el vídeo tras haberse disparado la flecha.
  3. Si utiliza la configuración Paper Target [Objetivo de papel], dispare dentro de 60 segundos después de haber encendido la cámara o golpee la cámara para restablecer el temporizador de 60 segundos. Asegúrese de que el LED sea de color verde fijo al momento de disparar. El vídeo se guardará tras haberse disparado la flecha (LED azul después de disparar).

Consejos importantes

  • Nunca tense el arco si no ha colocado una flecha.
  • Para ayudar a estabilizar la imagen del blanco cuando el arco está completamente tensado, puede apoyar la parte posterior del brazo que sostiene el arco contra una pared o un poste.
  • Dependiendo de los extremos del arco, verá imágenes distorsionadas en los vídeos de la ShotKam. Esto se debe a la vibración de los extremos del arco durante un segundo completo, lo que produce muchos fotogramas distorsionados (20 a 30 fotogramas distorsionados).
  • Debe estar en un campo de tiro adecuado para hacerlo y seguir los procedimientos de seguridad.

Ejemplos de tiros en el campo:

Vídeos de nuestros clientes:

Las imágenes de la ShotKam comienzan en 1:46 en el vídeo a continuación:



Comienza en 1:10 en el vídeo a continuación:






Read More
Montaje en arcos (arcos de poleas o ballestas)

Monte la ShotKam en arcos de poleas y ballestas con nuestros accesorios. Aprenda a colocarla utilizando el soporte para arcos o rieles a fin de obtener una grabación óptima.

Soporte para arcos de poleas

Sí, la ShotKam se puede instalar en arcos de poleas con nuestro accesorio disponible. Nuestro soporte para arcos de poleas es una barra de aluminio de grado militar que reemplaza el estabilizador del arco. Cuando se usa el soporte en lugar del estabilizador, es posible colocar la ShotKam utilizando el soporte calibre 12. Para obtener más información sobre cómo usar el soporte para arcos, visite este artículo: Instrucciones de instalación en arcos de poleas.

Comprar el soporte para arcos de poleas:

Soporte para ballestas

Sí, la ShotKam se puede montar en ballestas utilizando nuestro accesorio de montaje en rieles. Funciona en todos los rieles Picatinny y Weaver. Solo debe colocar el soporte en el riel Picatinny o Weaver y luego apretar los tornillos del soporte.

Comprar el soporte para rieles Gen 4 y Gen 3:

Haga clic a continuación para comprar el soporte para rieles en la tienda en línea de España:

Comprar el soporte para rieles Gen 4 Mini:

Haga clic a continuación para comprar el soporte para rieles Mini en la tienda en línea de España:

Artículos sugeridos:



Ejemplos de tiros en el campo:

Vídeos de nuestros clientes:

Las imágenes de la ShotKam comienzan en 1:46 en el vídeo a continuación:

Comienza en 1:10 en el vídeo a continuación:
